三通閥門開關方向圖解知道嗎？三通閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。三通閥門根據材質還分為鑄鐵閥門，鑄鋼閥門，不銹鋼閥門，鉻鉬鋼閥門，鉻鉬釩鋼閥門，雙相鋼閥門，塑料閥門，非標訂制等閥門材質。
三通閥門與二通閥門外觀上最明顯的差別，就是多一個流道口。三通閥門主要用于改變介質流向，三通閥門它除了進口A、出口B、還有換向口C，普通閥門是不具備改變介質流向功能。
三通閥門其工作過程 ：閥門打開介質從A進入閥門，經B流出閥門，當旁路需要介質流入時，開啟執行機構，閥芯換向，介質A進C出，當管線不需要介質流入時，開啟執行機構°，閥門關閉截斷介質。 三通閥門廣泛用于石油、化工、天然氣、電站、冶金、國防科研等領域；主要介質有水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等各種類型流體地流動； 閥門的工作壓力可從0.0013MPa到1000MPa 的超高壓，工作溫度從-269℃的超低溫到1430℃的高溫。

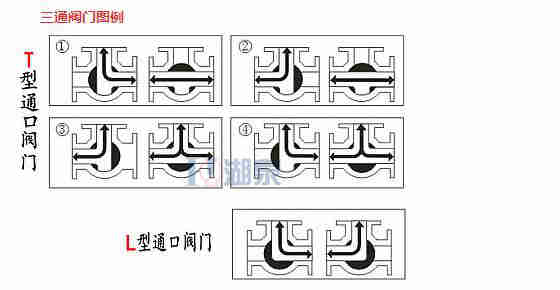

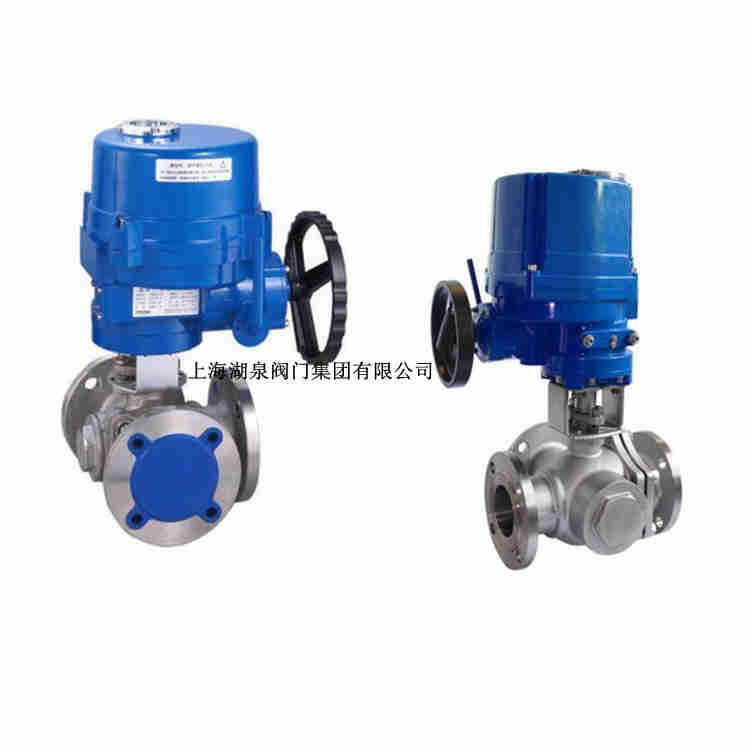

  三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。此款T型三通球閥適用于介質的分流、合流以及流向的切換，另外一點T型孔道可以使三個通道互相連通或使其中兩個通道連通。另外說下L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。L 型三通球閥適用介質流向的切換，能使相互垂直的兩個通道連通。具體的示意圖見閥體結構本身，很好辨別，此款三通閥門比普通球閥作用多，使用會更方便，當然價格也會略高。

1、 三通閥的結構是由兩個閥芯和閥座組成，當一個閥芯與閥座的流通面積加大時，另一個閥芯與閥座間的流通面積就會出現相應的減少。三通閥門是利用閥芯自身導向，更換氣、開氣閉時必須更換執行機構。
2、三通閥門在分流時，只能通過閥門內部的正作用與反作用來實現，不像雙座閥分流是可以直接通過將閥體或閥芯與閥座反裝來實現。
3、當三通閥用于需要流體進行配比的控制系統時，由于它能同時代替一個氣開控制閥和一個氣關控制閥，因此可以降低安裝成本和減少安裝空間。
4、三通閥工作時，其中一個通路處全關，而另一個通路全開。三通閥門關閉時受力與單座閥相似。由于小口徑不平衡力小，合流閥可用于分流場合。
5、 三通閥門的閥芯與套筒閥的套筒一樣，其節流面積有大有小，并且?guī)в袦p小共振的功能。

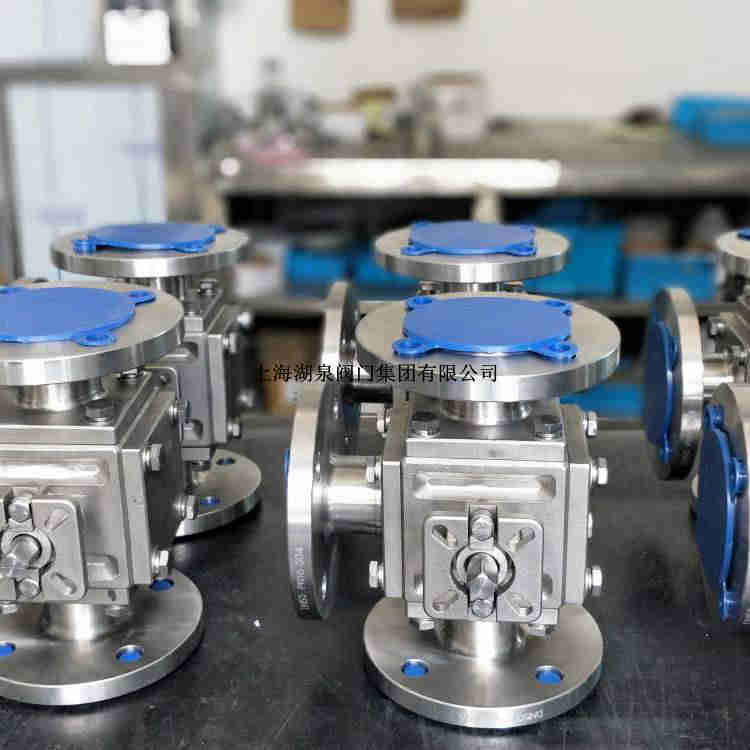

L型流道的三通4面閥座球閥，采用2面閥座。主要用于流路的換向。
T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。

L型國標連接尺寸和外形 PN1.6MPa

型號	公稱通徑 DN(mm)	尺寸
		L	L2	D	D1	D2	b	f	Z-d	H	W
Q44F-16C (P) (R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

T型國標連接尺寸和外形 PN1.6MPa

型號	公稱通徑 DN(mm)	尺寸
		L	L2	D	D1	D2	b	f	Z-d	H	W
Q45F-16C (P) (R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	240
	65	260	130	180	145	120	16	3	4-18	193	270
	80	280	140	195	160	135	20	3	8-18	217	350
	100	320	160	215	180	155	20	3	8-18	245	500
	125	380	190	245	210	185	22	3	8-18	282	600
	150	440	220	280	240	210	24	3	8-23	319	1000
	200	550	260	335	295	265	26	3	12-23	380	1300
	250	670	310	405	355	320	30	3	12-25	460	1700
	300	720	370	460	410	375	30	3	12-25	520	2100
