zb45-24礦用電動閥門說明書及選型樣冊

[ 2024-11-25 ]

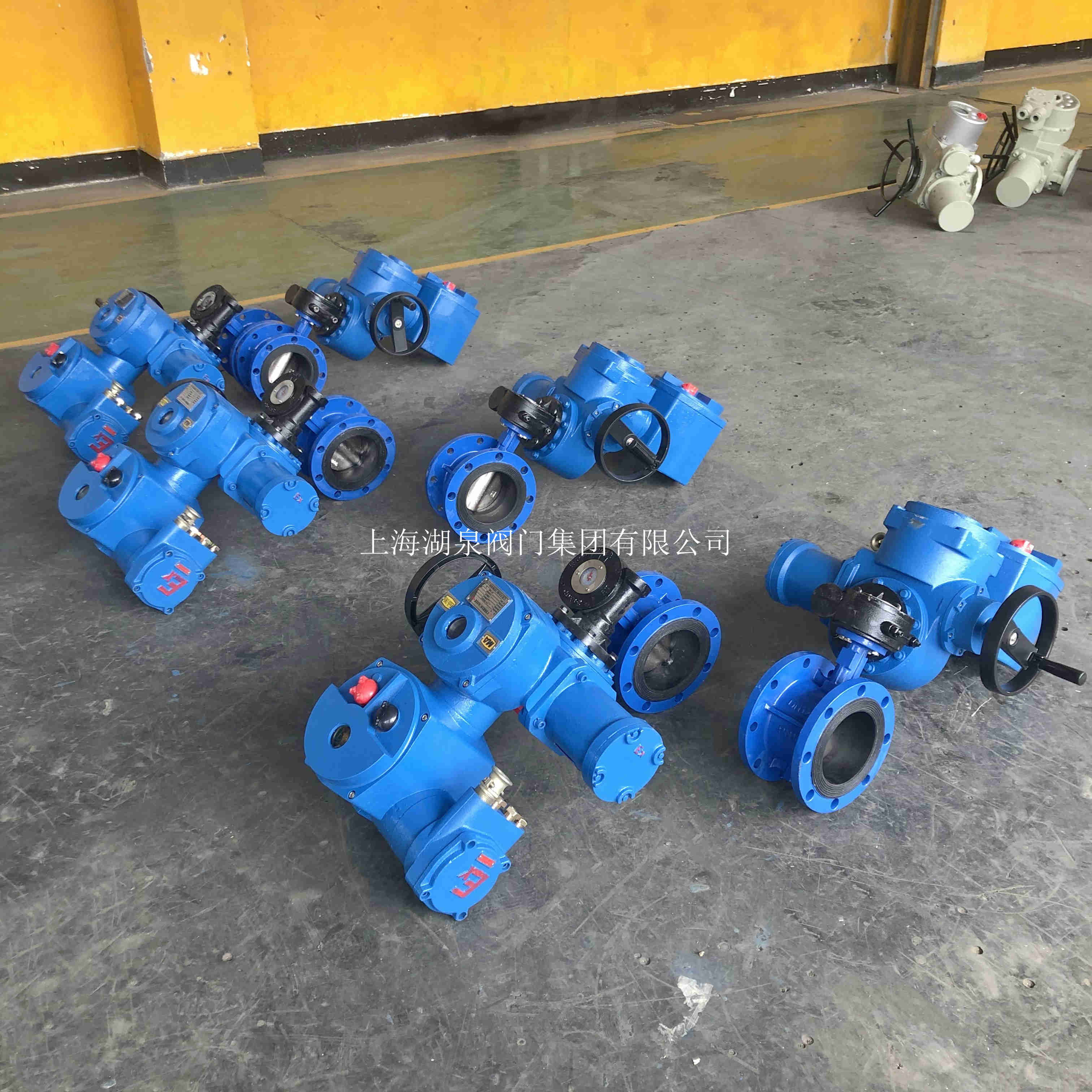

‌ZB45-24礦用電動閥門的說明書‌主要包含以下內容：

‌功能與用途‌：ZB45-24礦用電動閥門適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、閘門、水閘閥等。它主要用于對閥門的開啟、關閉和調節，是實現遠控、集控和自動控制的驅動裝置‌。
‌工作環境‌：該電動閥門適用于爆炸性氣體環境，符合GB3836.1-2010、GB3836.2-2010等標準。其工作溫度范圍為-20℃至+60℃，相對濕度≤95%（在25℃時），并且具有IP55的防護等級‌。
‌技術參數‌：ZB45-24礦用電動閥門的電源為三相380V（50Hz），工作制為短時10分鐘。其輸出轉矩為450NM，輸出轉速為24r/min‌。
‌安裝與維護‌：該電動閥門體積小、重量輕，便于安裝在控制屏上。其控制電路采用直流低壓控制，調試和操作安全可靠，開度指示準確直觀‌。
‌故障報警‌：在出力矩（事故）或電機過電流、過熱時，電動閥門會報警顯示，便于及時排除故障‌。

ZB系列隔爆型多回轉閥門電動裝置主要適用于啟閉件做直線運動的閥門配套使用，如閘閥、截止閥、隔膜閥、閘門、水閘閥等，用于對閥門的開啟、關閉、調節(配上專用閥門隔爆控制箱)，是閥門實現遠控、集控和自控的驅動裝置。其具有功能全、性能可靠、控制系統好、體積小、重量輕、使用維護方便等特點。

本產品的性能符合GB3836.1 -2010《爆炸性氣體環境用電氣設備第1部分：通用要求》、 GB3836.2-2010 (爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》、GB3836.3-2010《爆炸性氣體環 境用電氣設備第3部分：增安型“e” ( idt I EC 60079-7:1990)》及GB/T24922-2010《隔爆型閥門電動裝置技術條件》的規定，本產品經國家防爆電氣產品質量監督檢驗測試中心檢定，取得了全系列的防爆合格證，可廣泛應用于大多爆炸性氣體環境中。

工作原理及型式

ZB系列電動裝置采用隔爆外殼，把可能因產生火花、電弧的電路部分與殼體外爆炸性氣體混合物隔開，從而達到隔爆的目的。隔爆接合面參數符合GB3836.2-2010的規定，電纜引入裝置符合GB3836.1-2010的規 定。

防爆型式分為礦用隔爆型和普通隔爆型，防爆標志分別為“ExdlMb”和“Exd II BT4 Gb"。

電纜引入裝置型式為壓緊螺母及壓盤式。

礦用隔爆型閥門電動裝置ZB45-24參數

規格型號	額定三相電壓(V)	輸出額定轉矩 (N m )	Z大閥桿直徑 (mm )	手動速比	輸出轉速 (r/min )	電機功率 (kW)	輸出軸 Z大轉圈數	參考重量 (kg )
ZB10	AC 380/660	100	28	32:1	24	0.25	150	50
ZB15	AC 380/660	150	28	32:1	24	0.37	150	50
ZB20	AC 380/660	200	40	32:1	18	0.37	150	53
ZB30	AC 380/660	300	40	32:1	18	0.55	150	53
ZB45	AC 380/660	450	48	25:1	24	1.1	150	85
ZB60	AC 380/660	600	48	25:1	24	1.5	150	95
ZB90	AC 380/660	900	60	25:1	24	2.2	150	112
ZB120	AC 380/660	1200	60	25:1	24	3	150	112
