閥門電動裝置DZW60-24W的接線與安裝使用視頻

[ 2024-07-31 ]

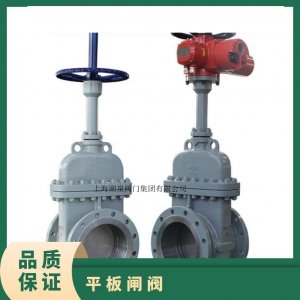

多回轉閥門電動裝置，簡稱為DZW型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。

本系列電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆開性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆開性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

多回轉電動電動裝置按防類型分：有普通型、戶外型和隔爆型

按控制方式分：有常規型、一體化型和智能一體化型

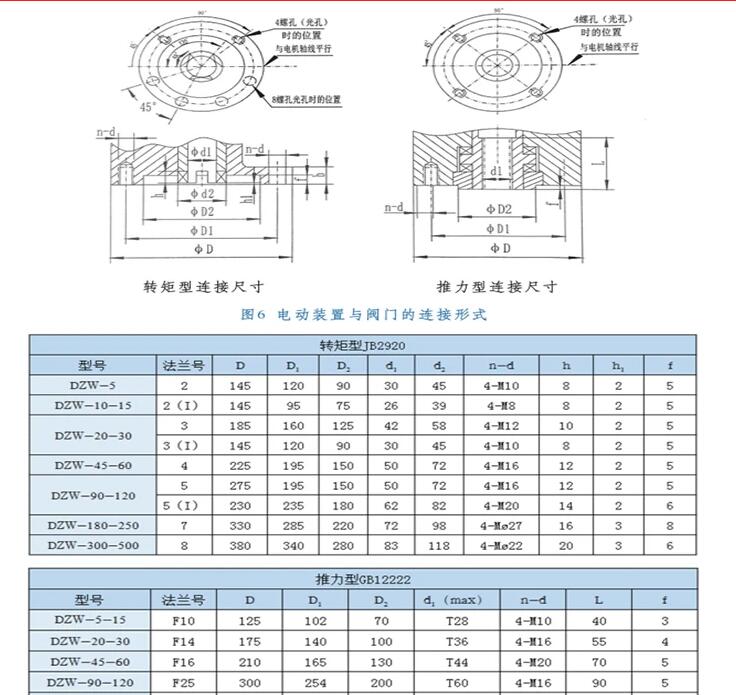

按連接型式分：有轉矩型、電站型和推力型。

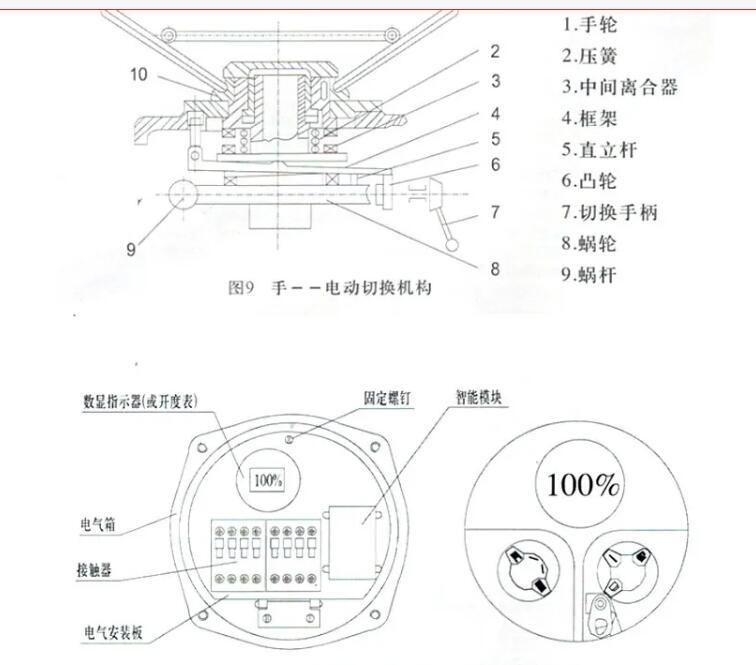

整體開關型設有遠程控制模塊，遠程帶點動或聯動操作，輸出4-20mA電流反饋信號，不需配套的電控箱/柜集中控制，現場按鈕現場控制，遠程有DCS或PLC集中控制，同時輸出相應的4-20mA反饋信號,可現場按鈕連續操作，也可遠控，集控和自控，內部有相序識別及缺相保護功能。

本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

多回轉電動裝置按防護類型分：有戶外型和隔爆型；

按控制方式分：有常規型、整體型和整體調節型；

按連接型式分：有轉矩型、電站型和推力型。
執行器

型號規格	公稱轉矩（N·m）	公稱推力（KN）	大閥桿直徑	大轉圈數（圈）	手動速比	輸出轉速（r/min）	電機功率（KW）	參考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150	40	28	60	1:1	24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300	100	40	60	1:1	18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600	150	48	120	1:1 (20:1)	24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200	200	60	120	1:1 (25:1)	24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500	325	70	150	22.5:1	18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000	700	80	150	20:1	18/24	10/15	350

注1：可按用戶要求提供其它轉速:12/18/24/30/36/42/48/60（r/min）

注2：當產品提供四層計數器時，大轉圈數為表1轉圈數×10

同類產品型號：

DZW10-24W,DZW15-24W,DZW20-24W,DZW30-24W,DZW45-24W,DZW60-24W,DZW90-24W,DZW120-24W,DZW180-24W,DZW250-24W,DZW350-24W,DZW500-24W,DZW800-24W,DZW10-18W,DZW20-18W,DZW30-18W,DZW180-18W,DZW250-18W,DZW350-18W,DZW500-18W,DZW800-18W

DZW10-24Z,DZW15-24Z,DZW20-24Z,DZW30-24Z,DZW45-24Z,DZW60-24Z,DZW90-24Z,DZW120-24Z,DZW180-24Z,DZW250-24Z,DZW350-24Z,DZW500-24Z,DZW800-24Z，DZW10-18Z,DZW20-18Z,DZW30-18Z,DZW180-18Z,DZW250-18Z,DZW350-18Z,DZW500-18Z,DZW800-18Z

DZW10-24T，DZW15-24T,DZW20-24T,DZW30-24T,DZW45-24T,DZW60-24T,DZW90-24T,DZW120-24T,DZW180-24T,DZW250-24T,DZW350-24T,DZW500-24T,DZW800-24T,DZW10-18T,DZW20-18T,DZW30-18T,DZW180-18T,DZW250-18T,DZW350-18T,DZW500-18T,DZW800-18T

DZW10-24B，DZW15-24B,DZW20-24B,DZW30-24B,DZW45-24B,DZW60-24B,DZW90-24B,DZW120-24B,DZW180-24B,DZW250-24B,DZW350-24B,DZW500-24B,DZW800-24B,DZW10-18B,DZW20-18B,DZW30-18B,DZW180-18B,DZW250-18B,DZW350-18B,DZW500-18B,DZW800-18B
