產品名稱：dzw120-24國產調節型閥門電動裝置[ 2022-10-28 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹

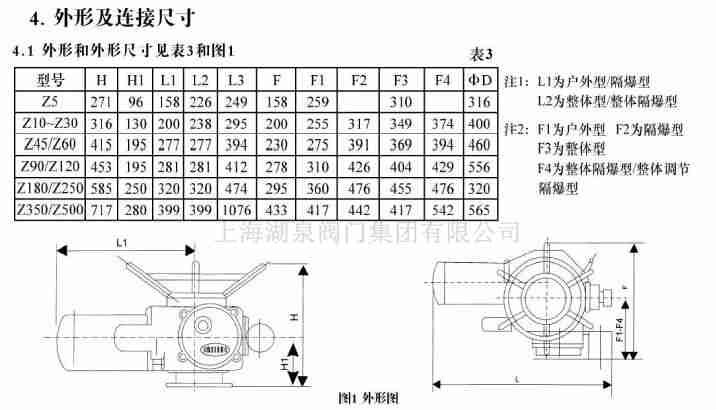

規格尺寸

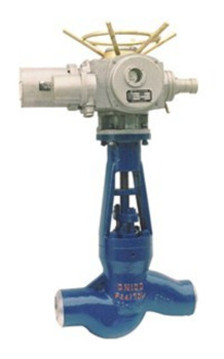

結構圖片

一、dzw120-24國產調節型閥門電動裝置產品介紹
上海湖泉閥門集團有限公司DZW120-24閥門電動裝置生產廠家，輸出轉矩1200NM,輸出轉速24r/min,配套閥門電機功率,DZW/Z系列戶外型閥門電動裝置是電動閥門的驅動裝置,用以控制閥門的，電動頭額定電壓380V(特殊要求訂貨時可提出),輸出扭矩1200NM,輸出轉速24r/min,質量保證,產品實行三包,售后服務優良,產品終身保修洽談。該產品適用于閥瓣做直線運動的閥門,如閘閥,截止閥,隔膜閥,節流閥等。其生產品適用球閥、蝶閥和風門等。具有功能全、性能可靠、體積小、重量輕、使用維護方便等特點。

二、dzw120-24國產調節型閥門電動裝置優點
1、全中文顯示:一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。
2、相序自動糾正:執行機構旋向可自由設定,也可自由校正電源相序。
3、缺相保護:具有電源缺相保護功能。
4、控制模式:提供4~20mA信號反饋(可提供特殊量控制)。遠方控制信號、反饋信號均與內部實現電氣隔離。
5、禁動延時保護:避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。
6、電子互鎖保護:在一個指令正在執行且保持有效,再施加另一個反向控制指令時(即兩個指令同時存在并有效),此時電動執行器將停執行完第一個指令后再執行下一個指令。
7、瞬間過力矩保護:當開或關向力矩瞬間被頂開,閥門將停下不動作,即使力矩開關瞬間頂開后閉合,閥門仍不會動作,只有向反向動作一下,即可解除過力矩保護。
8、現場遠控切換:現場遠控可自由切換,使用戶調試、維護方便快捷。

三、主要的產品型號
Z10-24W，Z15-24W，Z20-24W，Z20-18W，Z30-24W，Z30-18W，Z45-24W，Z60-24W，Z90-24W，,Z120-24W，Z180-18W，Z250-18W，,Z350-18W，Z500-18W。
DZW10，DZW15，DZW20，DZW30，DZW45，DZW60，DZW90，DZW120，DZW180，DZW250，DZW350，DZW500，ZA10-18，ZA15-18，ZA20-18，ZA30-18，ZA45-18，ZA60-18，ZA90-18，ZA120-18，
ZB10，ZB15，ZB20，ZB25，ZB30，ZB40，ZC45，ZC60，ZC90，ZC120，ZC180，ZC250
ZW10，ZW15，ZW20，ZW30，ZW45，ZW60，ZW90，ZW120，ZW180，ZW250，ZW350
ZW10-24，ZW15-24，ZW20-24，ZW30-24，ZW45-24，ZW60-24，ZW90-24，ZW120-24，ZW180-18，ZW250-18，ZW350-18
ZW180-18，ZW250-18，ZW350-18
DZW10-DS1，DZW15-DS1，DZW20-DS1，DZW30-DS1, DZW45-DS1，DZW60-DS1，DZW90-DS1，DZW12-DS1, DZW10-DSI，DZW15-DSI，DZW20-DSI，DZW30-DSI, DZW45-DSI，DZW60-DSI，DZW90-DS1I，DZW12-DSI
DZW10-24，DZW15-24，DZW20-24，DZW30-24，DZW45-24，DZW60-24，DZW90-24，DZW120-24

型號規格	公稱轉矩（N·m）	公稱推力（KN）	zui大閥桿直徑（mm）	zui大轉圈數（圈）	手動速比	輸出轉速（r/min）	電機功率（KW）	參考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150	40	28	60	1:1	24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300	100	40	60	1:1	18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600	150	48	120	1:1 (20:1)	24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200	200	60	120	1:1 (25:1)	24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500	325	70	150	22.5:1	18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000	700	80	150	20:1	18/24	10/15	350
